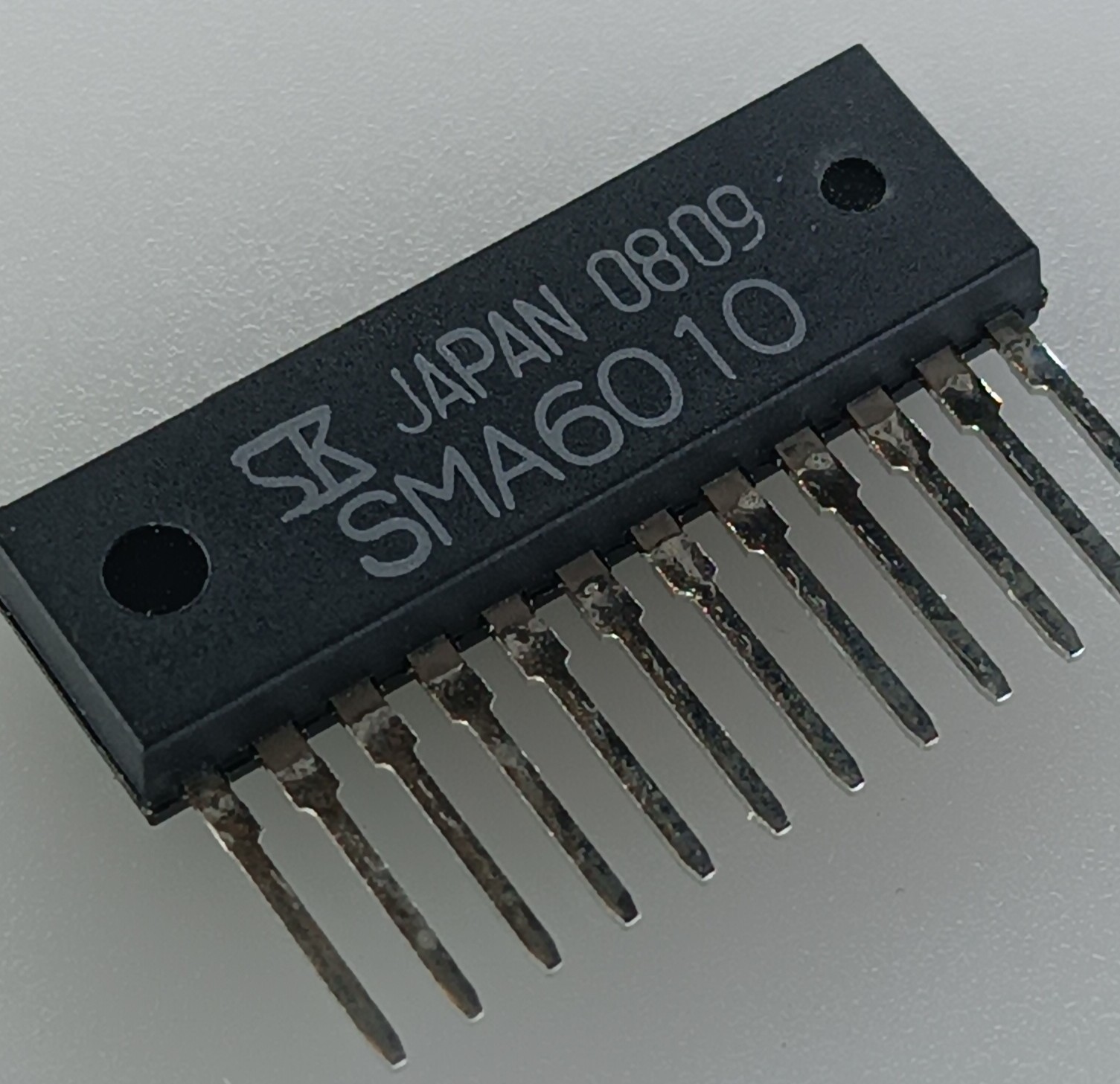

آی‌سی SMA6010 – آرایه دارلینگتون PNP+NPN برای راه‌اندازی موتور سه‌فاز

توضیحات محصول

آی‌سی SMA6010 یک آرایه ترانزیستور نوع دارلینگتون شامل کانال‌های PNP و NPN است که برای درایو موتور سه‌فاز طراحی شده است. این تراشه با تحمل ولتاژ تا 60 ولت و جریان کل کانال تا حدود 4 آمپر، مناسب کاربردهای صنعتی مانند راه‌اندازی موتور، درایو بارهای سنگین یا مدارهای چندکاناله است.

SMA6010 دارای مقاومت اشباع پایین، فرکانس انتقال بالا و ساختار مجتمع است که فضای برد و قطعات جانبی را کاهش می‌دهد. استفاده از این آی‌سی باعث ساده‌تر شدن طراحی، بهبود کارایی و افزایش قابلیت اطمینان در سیستم‌های کنترلی و درایو می‌شود.

مشخصات فنی

تولیدکننده: Sanken Electric Co., Ltd.

سری: SMA6010

نوع: آرایه دارلینگتون PNP + NPN برای درایو موتور سه‌فاز

حداکثر ولتاژ جمع‌کننده–پایه (VCBO): 60 ولت

حداکثر ولتاژ جمع‌کننده–بایزر (VCEO): 60 ولت

حداکثر جریان کل کانال (IC): تا 4 آمپر

حداکثر دمای کاری (Tj): تا 150 درجه سانتی‌گراد

فرکانس انتقال (fₜ): حدود 75 MHz برای NPN و 200 MHz برای PNP

بسته‌بندی: SIP‑12 پین

ویژگی‌ها: طراحی دارلینگتون با کانال‌های PNP و NPN، مناسب کاربردهای چندکاناله، کاهش تعداد قطعات جانبی

کاربردها: درایو موتور سه‌فاز، مدار کنترل صنعتی، درایو بارهای چندکاناله، کاربردهای قدرت بالا
