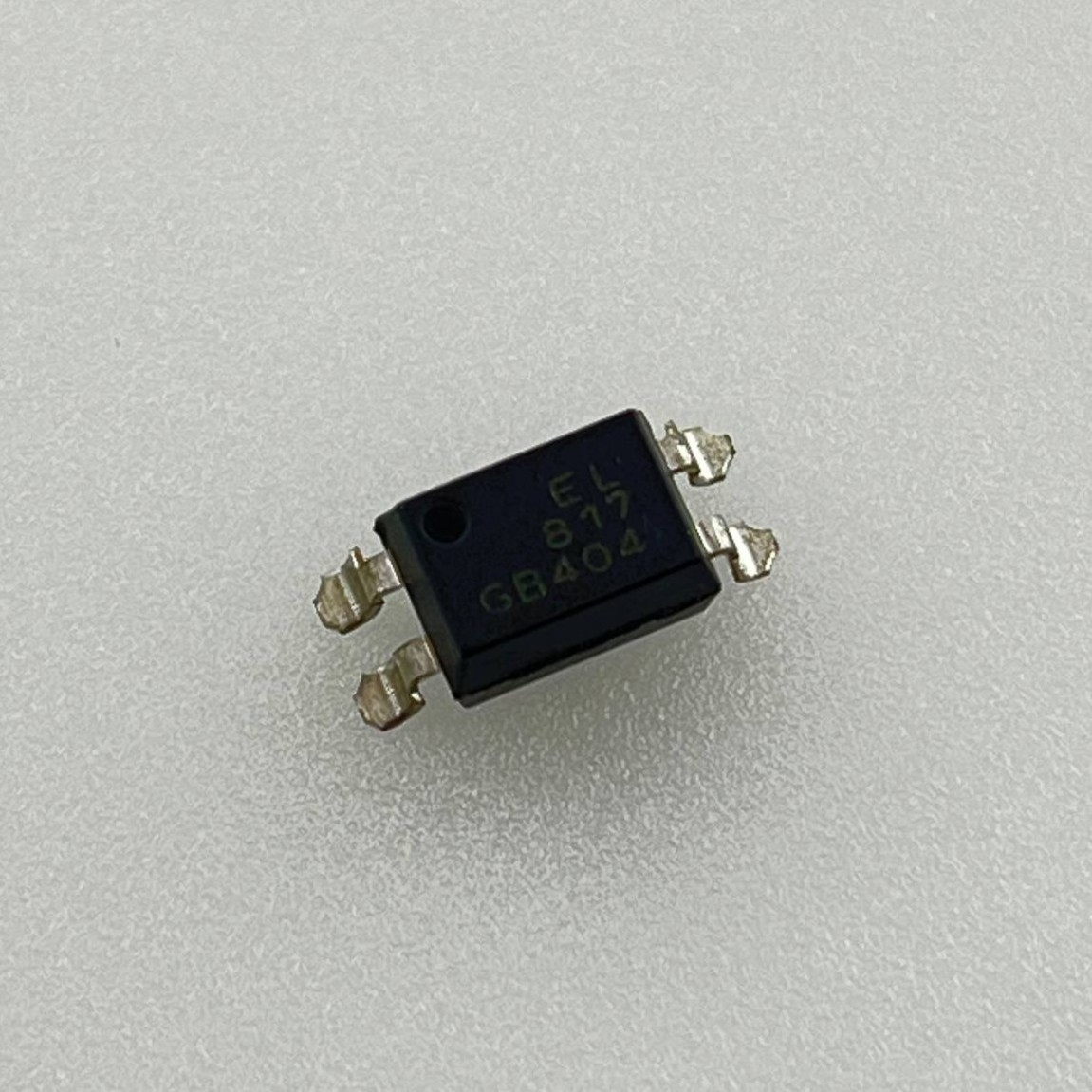

اپتوکوپلر EL817 – ایزولاتور نوری 4 پایه

توضیحات محصول

آی‌سی EL817 یک اپتوکوپلر (Optocoupler / Optoisolator) با خروجی ترانزیستوری است که برای ایزولاسیون سیگنال بین مدارهای ولتاژ بالا و پایین طراحی شده است. این تراشه با استفاده از LED داخلی و فوتوترانزیستور، امکان انتقال سیگنال بدون اتصال الکتریکی مستقیم را فراهم می‌کند و از این طریق حفاظت مدارها و کاهش نویز را تضمین می‌کند. EL817 با پاسخ سریع و مصرف توان کم، گزینه‌ای ایده‌آل برای کاربردهای صنعتی، منابع تغذیه سوئیچینگ و مدارهای کنترل دیجیتال است.

مشخصات فنی

تولیدکننده: Sharp / Lite-On
سری: EL817
نوع: اپتوکوپلر با خروجی ترانزیستوری
ولتاژ کاری LED: 1.2 تا 1.4 ولت
جریان LED: 20 میلی‌آمپر (Max)
ولتاژ کلکتور-امیتر: 35 ولت
جریان کلکتور: تا 50 میلی‌آمپر
زمان پاسخ (Propagation Delay): 3 µs (Typ.)
دمای کاری: -30 تا +100 درجه سانتی‌گراد
ویژگی‌ها: ایزولاسیون سیگنال، مصرف توان پایین، پاسخ سریع، حفاظت مدار
کاربردها: منابع تغذیه سوئیچینگ، مدارهای کنترل دیجیتال، ایزولاسیون سیگنال، تجهیزات صنعتی
