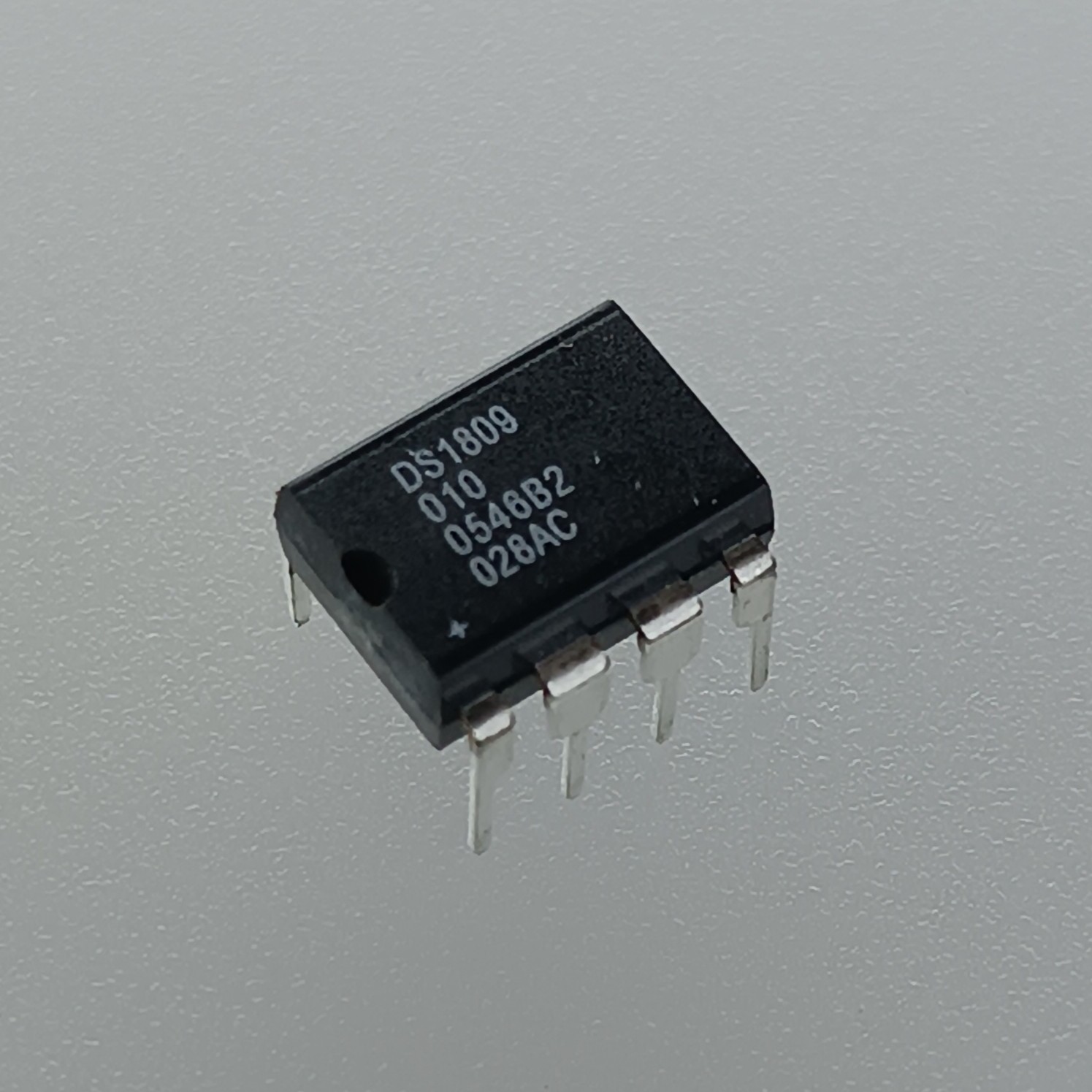

آی‌سی DS1809 – دیجیتال پتانسیومتر 100k

توضیحات محصول

آی‌سی DS1809 یک مقاومت دیجیتال قابل تنظیم (Digital Potentiometer) از سری محصولات Dallas Semiconductor است که امکان کنترل مقاومت از طریق سیگنال دیجیتال را فراهم می‌کند. این قطعه می‌تواند جایگزین پتانسیومترهای مکانیکی شود و در نتیجه عمر طولانی‌تر و پایداری بیشتری ارائه دهد. DS1809 دارای حافظه غیر فرار (EEPROM) است که مقدار تنظیم‌شده مقاومت را حتی پس از قطع تغذیه حفظ می‌کند. این ویژگی آن را برای کاربردهایی مانند تنظیم ولتاژ، کنترل شدت نور، تنظیم صدا، و سیستم‌های کالیبراسیون خودکار بسیار مناسب می‌سازد. ارتباط آن به صورت پله‌ای و از طریق ورودی دیجیتال انجام می‌شود که امکان کنترل دقیق و تکرارپذیر را فراهم می‌کند.

مشخصات فنی

تولیدکننده: Dallas Semiconductor (Maxim Integrated)
سری: DS1809
نوع: مقاومت دیجیتال (Digital Potentiometer) با حافظه غیر فرار
محدوده مقاومت کل: 10 kΩ / 50 kΩ / 100 kΩ (بسته به مدل)
تعداد پله‌های تنظیم: 64 پله (6 بیت)
ولتاژ کاری: 4.5 تا 5.5 ولت
جریان کاری: حدود 1 mA
نوع کنترل: ورودی دیجیتال (Up/Down Interface)
حافظه داخلی: EEPROM برای ذخیره آخرین وضعیت
دمای کاری: -40 تا +85 درجه سانتی‌گراد
ویژگی‌ها: بدون نیاز به قطعات مکانیکی، پایداری بالا، طول عمر زیاد، قابلیت کنترل دیجیتال دقیق
کاربردها: تنظیم صدا، کنترل ولتاژ مرجع، تنظیم روشنایی، کنترل گِین در مدارهای صوتی، و تجهیزات صنعتی هوشمند
