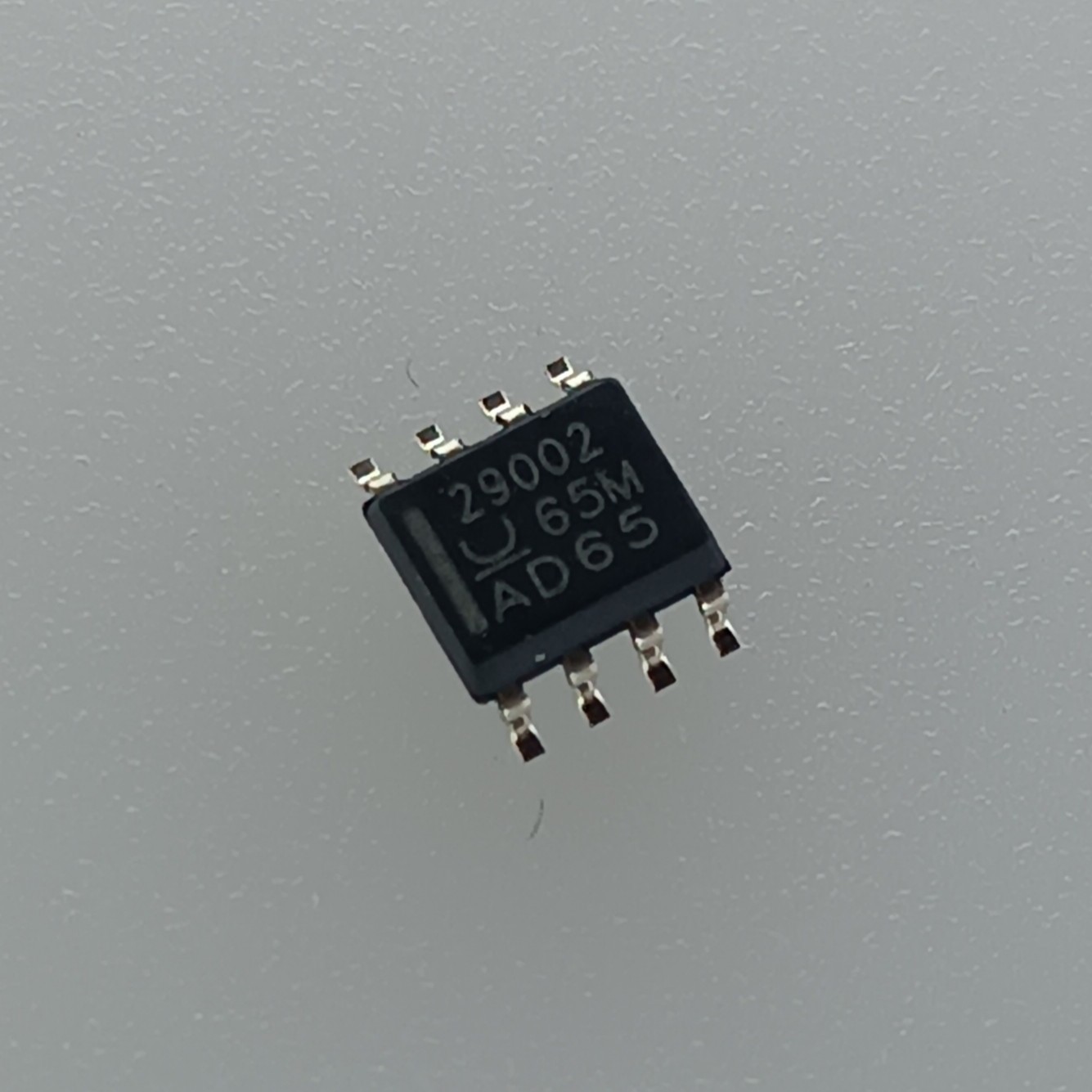

آی‌سی UCC29002 – کنترلر بالانس جریان برای منابع تغذیه موازی

توضیحات محصول

آی‌سی UCC29002 یک کنترلر بالانس جریان (Load Share Controller) است که برای تنظیم و تقسیم یکنواخت جریان بین چند منبع تغذیه موازی طراحی شده است. این تراشه تضمین می‌کند که تمام ماژول‌های تغذیه به طور متعادل جریان خروجی را بین خود تقسیم کنند تا از اضافه‌بار و گرم شدن بیش از حد جلوگیری شود.
UCC29002 با استفاده از ولتاژ حس جریان و مقایسه آن با ولتاژ مرجع داخلی، جریان هر منبع تغذیه را تنظیم کرده و اختلاف بار را بین منابع به حداقل می‌رساند. این آی‌سی با انواع مبدل‌های DC-DC و منابع تغذیه سوئیچینگ سازگار است و عملکرد دقیق، پایداری بالا و طراحی ساده‌ای دارد.

مشخصات فنی :

تولیدکننده: Texas Instruments
سری: UCC29002
نوع: کنترلر بالانس جریان برای منابع تغذیه موازی
ولتاژ کاری: 4.5 تا 40 ولت
جریان مصرفی (در حالت فعال): حدود 1.5 میلی‌آمپر
ولتاژ مرجع داخلی: 2.5 ولت دقیق
دقت ولتاژ مرجع: حدود ±1٪
دمای کاری: ‎–40 تا +85 درجه سانتی‌گراد
بسته‌بندی: PDIP-8 یا SOIC-8

ویژگی‌ها:
تقسیم یکنواخت جریان بین منابع تغذیه موازی
سازگار با انواع مبدل‌های DC-DC
پاسخ سریع و پایداری بالا
ولتاژ مرجع دقیق داخلی 2.5 V
مصرف توان پایین

کاربردها:
منابع تغذیه صنعتی و سرور
سیستم‌های برق اضطراری (UPS)
تجهیزات مخابراتی و شبکه
ماژول‌های تغذیه DC-DC موازی
